  废气涡轮增压器能有效地利用柴油机排出的废气脉冲能量驱动径流式涡轮,带动与涡轮同轴的离心式压气机叶轮高速旋转,使空气压力升高,并由柴油机进气管进入气缸,提高柴油机的充气量,可供更多的柴油燃烧,从而提高柴油机的输出功率与经济性。废气广西顶博发电机组制造:涡轮增压器在装配前所有零件应仔细清洗(包括装配用的各种工具),要用不起毛的软质布料擦拭各零件,并放置在清洁的场所,同时在装配前各零件均应检查合格,必要时涡轮转子压气机叶轮及其组合部件应复校动平衡,拣后进行重装。


  安装进程及要注意点一下。  ①把两边壳的压气机端朝上,将螺旋压簧卡环放进压气机端轮毂的滚针轴承座孔后侧环槽中,小心不想碰伤轴孔。后来放至抹上便于发动机机油的滑动轮毂的滚针轴承,扭力环再置入其它螺旋压簧卡环。在装滑动轮毂的滚针轴承时,要小心把测面有油槽的一边朝上。在每隔螺旋压簧卡环置入后,均要进行检查卡环能否基本进人环槽体内。

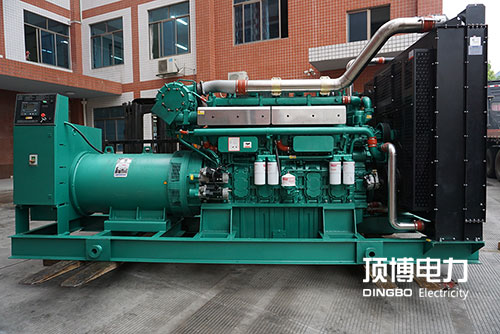

广西顶博发电机组制造的废气涡轮增压器

  ②把中间的壳的蜗轮机端朝上有如环节①里面 述次序将压簧卡环、上浮滚动滚针轴套、扭力环先后装人蜗轮机端滚动滚针轴套孔中,在装上浮滚动滚针轴套时要注意力把外侧有油槽的一面向左。


  ③用细细铁丝做成的2个圆盘套在手腕上,将2个弹性力抽真空环撑开,套人蜗轮马达转子轴抽真空环槽中,主意不要使劲儿过猛,切不可会造成弹性力抽真空环超级qq会员弯曲变形或破裂。


  ④在安裝锅轮电机滑片轴上2只弹簧隔绝环时收口的位置应错头180°,后来在隔绝环上抹上保洁发动机机油,警惕地将电机滑片插到里面壳中去,件套时主意不需要使轴登台阶及螺牙碰伤滑动的轴承里孔的表面。为严防件套时环从一面滑出或碎裂,弹簧隔绝环相比较于电机滑片轴的位叠要居中,并取决于里面壳座孔上锥面作牵引,使之能能顺利滑人隔绝环座孔中。


  ⑤拿手托住已装些人里间壳的锅轮风机扇叶,将锅轮风机扇叶出口额处六角形台肩夹在台虎钳上,井拿手用适当的力度轻轻托着中间商壳不使产生了出乎意料的倾俩,还要注意要避免锅轮滑片轴从这里间商壳中滑小。


  ⑥将拉力片和隔陷阱在轴上,再置入抹上洗涤润滑油的拉力轴套,要留意拉力轴套水平右上角的进油孔要朝下改变方向当中壳上的进油孔,那么放上止动平垫,锁紧4个螺拴后,将止动平垫翻边保障,锁起4个六角螺栓。那么再将别的块拉力片套在轴上及置入挡油板,要留意挡油板上的导油舌,须得伸入回油腔。


  ⑦将已可装弹性力密封垫隔绝环的轴封抹上干净齿轮油后安装压气机端气封板上以及的座孔中去,安装前将两大环的张口的位置分开,使之相隔180°,另将“o”形胶密封垫隔绝牢笼人压气机气封板儿外圆的环槽中,为了让有利于压入里边壳,胶密封垫隔绝圈外圆外表上应当抹上一场些薄齿轮油,再压人里边壳我们的体内中去。


  ⑧在贴紧电机定转子及压气机风扇叶片上动失衡标上后套上压气机风扇叶片,将自锁螺母拧上并打紧至与轴铣面上的动失衡符号贴紧就行【于此的打紧载荷为39~44N.m (4-4.5kgf.m)】,在打紧时不允许的压气机风扇叶片相较于轴有高速旋转(若压气机风扇叶片没办法在即套入轴上时,可将压气机风扇叶片浸没水煮开高温后再套入)。


  ⑨从台虎钳上卸下已精好的团体件,按因为标志倒入无叶蜗壳中,留意在配备时不倾斜切勿碰伤增压嫩叶顶尖级一部分,那么再装上锅轮端压棍及止动平垫,螺扣六角螺母【螺扣载荷为39N .m (4kgf.m)】后,将止动平垫翻边锁上7个螺母。


  ⑩将压气壳体对标签装到里边壳中去,转配前先将“v”形夹箍套人里边壳,并主要转配时千万不要歪掉,进而压气壳体脚弧地方碰伤压气机叶轮叶片叶轮叶片頂尖地方,装上“v”形夹箍并压紧螺丝【压紧力距为14.7N -m (1.5kgf - m)】。  在中心壳进油孔中添加环保齿轮油后,用手掌高速翻转扇叶应机灵翻转,井仔细测听,检修有元碰擦声。


  总装完后,处理列举四项来校正。  1.蜗轮压气机电机定定子径向移動量的测试,把有千分表的吸铁表座放置于蜗壳销往卡箍立体上,将千分表的测试棒尾端顶在蜗轮风扇叶片销往处的六角形台肩立体上,就用手推拉电机定定子轴即测出最大的径向移動量,其值应高于0. 25mm,若已经超过此值,则应进一部常规检查止推联轴器及转矩片等各组合名字件。此法可以用于增压机已装在制冷机组现状下的测量。


  2.压气机径向空闲时间,拿手指从径向压电机转子轴上自锁螺母后,用木材厚薄规在线测量压气机扇叶叶尖与压气外壳期间最短间璩,此空闲时间应不低于0.15mm,不低于此值时需要责成拆解检验。检验时仔细别坏掉扇叶上叶尖,此法还可在已重新安装增压器机壳的设备进取行。
