本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

柴油车生产发柴油机发电机柜配电盘箱的帮助： 1、合理合法的左右用电量。 2、非常方便对电路设计的开关操作流程。 3、有较高的健康安全抗氧化等级保护，能形象化的显现电源线路的导通方式。

项目名称：656KW柴油密度发马达组发动机组单机配电箱主要元件明细清单
变配电盘基本构件通知单
号码	种类	型号查询规模	企业单位	规模	制造厂家
1	塑壳高压	NXM-1250S/3300 1250A	台	1	正泰
2	发高压电机柜机柜掌握器	HGM6110	只	1	众智
3	风能发三相异步电机速比操纵器	C2002	只	1	孚创
4	直流电压电原电源模块	DC24V	只	1	众智
5	全自动里边接触器元件	HH54P    DC24V	只	2	正泰
6	小行中央继电气产品	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	旋纽	LA37-11X/2黑	只	1	国优
9	短路器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	主材		台	2	国优

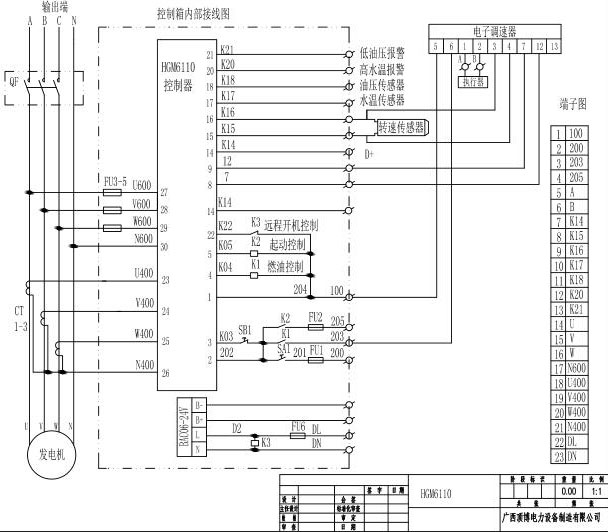

656KW广西顶博发电机组制造单机配电箱元件线路图

   以上656KW广西顶博发电机组制造单机配电箱主要元件线路图来由广西广西顶博发电机组制造顶博电力（//www.lgsjk.com）设计制作 ，顶博电力十多年老品牌企业，供应的广西顶博发电机组制造功率范围为功率为20kw-3000kw，康明斯、玉柴、沃尔沃、帕金斯、上柴、潍柴、奔驰、道依茨等各大品牌，产品出口东南亚、非洲、中东等地。适用于工矿企业、公路、铁路、房地产、酒店、学校、医院等各行业用户，是理想供电产品。热线：13667715899
